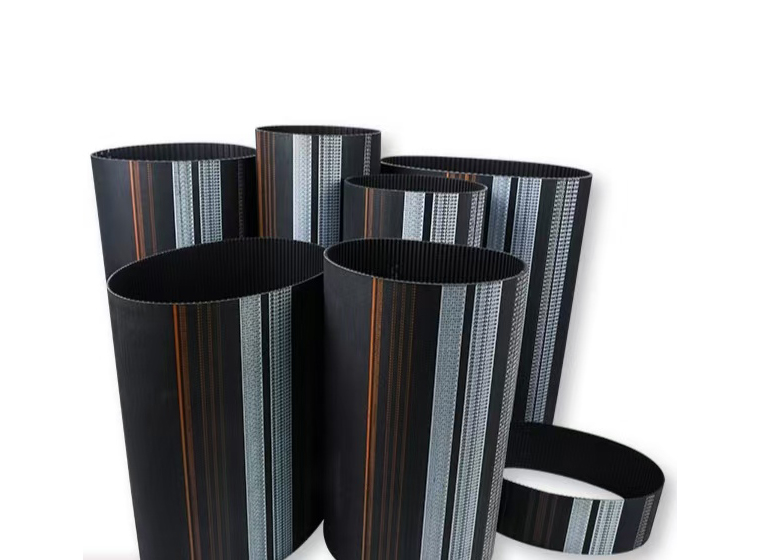

橡胶同步带
03
双面齿同步带
04
PU开口同步带
05
橡胶开口同步带
06
面粉机同步带
07
聚氨酯同步带
基本参数
同步带传动是由一条内周表面设有等间距齿的环行皮带和具有相应的带轮所组成，运行时，带齿与带轮的齿槽相啮合传递运动和动力。它是综合了皮带传动、链条传动和齿轮传动各自优点的新型系统传动。
同步带传动具有准确的传动比，无滑差，可获得恒定的传动比，传动平稳，能吸振，噪音小，传动比范围大，允许线速度高，传动效率高，结构紧凑，还适用于多轴传动，不需要润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作，广泛应用于汽车、纺织、机床、办公机械、电动工具、家用电器、仪表仪器、食品包装机械、矿山、石油及其它类型的传动。
公司生产的同步带具有耐屈挠性好，伸长率低、高强力、耐热、耐寒、耐老化、耐臭氧、抗龟裂等优点，现有同步带30多种型号，2000多种规格，并配套同步带轮，完全能满足顾客的要求，产品性能达到并超过国际标准。
1、同步带物理机械性能
| 项目 | 梯形齿 | 圆弧齿 | |||||||||
| XL | L | H | XH | XXH | 3M | 5M | 8M | 14M | 20M | ||
| 拉伸强度N/mm | 80 | 120 | 270 | 380 | 450 | 90 | 160 | 300 | 400 | 520 | |
| 参考力伸长率 | 参考力N | 60 | 90 | 220 | 300 | 360 | 70 | 130 | 240 | 320 | 410 |
| 参考负载 | 伸长率% | 4.0 | |||||||||
| 硬度 | 75±5 | ||||||||||
| 包布粘合强度N/mm | 5 | 6.5 | 8 | 10 | 12 | - | 6 | 10 | 12 | 15 | |
| 芯绳粘合强度N/mm | 200 | 380 | 600 | 800 | 1500 | - | 400 | 700 | 1200 | 1600 | |
| 齿体剪刀强度N/mm | 50 | 60 | 70 | 75 | 90 | - | 50 | 60 | 80 | 100 | |

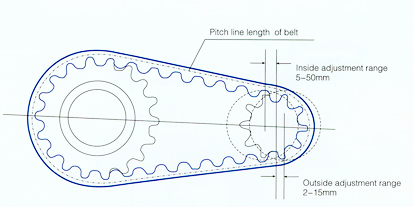

2、同步带节线长度计算方法
| L'：2c+1.57(Dp+dp)+(Dp-dp/4c) | 中心距的确定 |
| L'：近似皮带节线长 | C=B+（√B2-2(Dp-dp)2）/4 |
| C：两轴中心距 | B=L-1.57(Dp+dp) |
| Dp：大带轮节径 | L：皮带节线长(mm) |
| dp：小带轮节径 |
基本参数

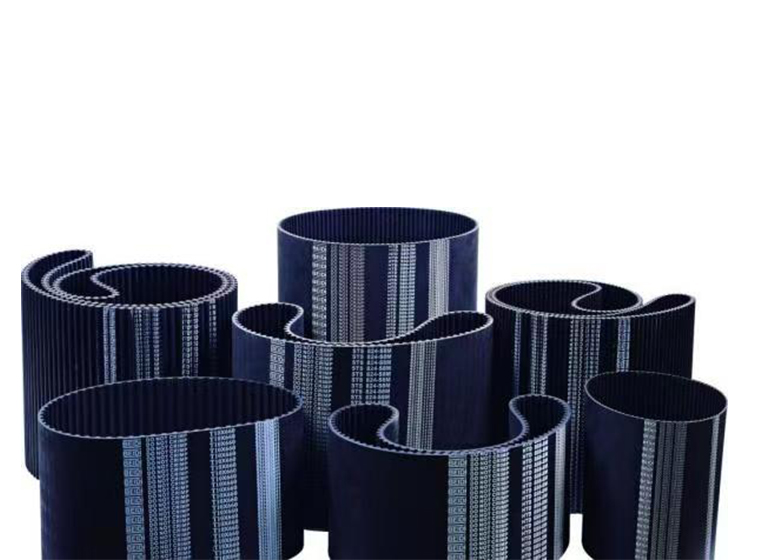

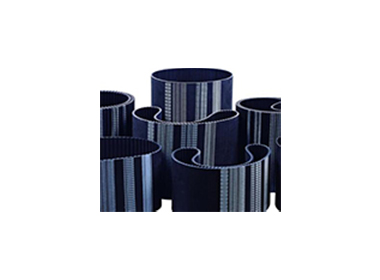

1、橡胶同步带型号及断面尺寸/汽车同步带带齿形尺寸
| 型号 | 节距P | 齿高ht | 带厚hs |
| ZA | 9.525 | 1.91 | 4.10 |
| ZB | 9.525 | 2.29 | 4.50 |
| ZH | 9.525 | 3.50 | 5.50 |
| YH | 8.00 | 3.04 | 5.20 |
| ZR | 9.525 | 3.20 | 5.40 |
| YR | 8.00 | 2.00 | 5.10 |
| ZS | 9.525 | 3.53 | 5.70 |
| YS | 8.00 | 2.95 | 5.20 |
| ZAS | 9.525 | 2.32 | 4.62 |
| ZBS | 9.525 | 2.76 | 5.06 |
| S8MYU | 8.00 | 3.05 | 5.30 |
| FS | 9.525 | 3.05 | 5.35 |
| MY | 8.00 | 3.06 | 5.21 |
| MR | 9.525 | 3.54 | 5.69 |
| RU | 9.525 | 3.44 | 5.40 |
| ZLB | 9.525 | 2.70 | 5.05 |

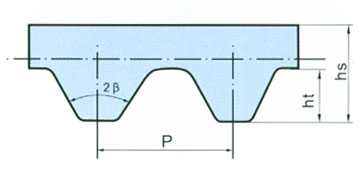

2、梯形齿工业用橡胶同步带
| 型号 | 节距P | 齿高ht | 带厚hs | 角度2β° | 齿数范围 |
| MXL | 2.032 | 0.51 | 1.14 | 40 | 40-1012 |
| XL | 5.080 | 1.27 | 2.30 | 50 | 30-650 |
| L | 9.525 | 1.91 | 3.60 | 40 | 26-530 |
| H | 12.70 | 2.29 | 4.30 | 40 | 40-472 |
| XH | 22.225 | 6.35 | 11.20 | 40 | 53-200 |
| XXH | 31.750 | 9.53 | 15.70 | 40 | 56-144 |
| T2.5 | 2.5 | 0.7 | 1.30 | 40 | 30-400 |
| T5 | 5 | 1.20 | 2.20 | 40 | 20-444 |
| T10 | 10 | 2.50 | 4.50 | 40 | 26-567 |
| T20 | 20 | 5.00 | 8.00 | 40 | 54-138 |
| AT5 | 5 | 1.20 | 2.70 | 50 | 20-444 |
| AT10 | 10 | 2.5 | 5.00 | 50 | 26-567 |
| AT20 | 20 | 5.00 | 8.00 | 50 | 54-138 |

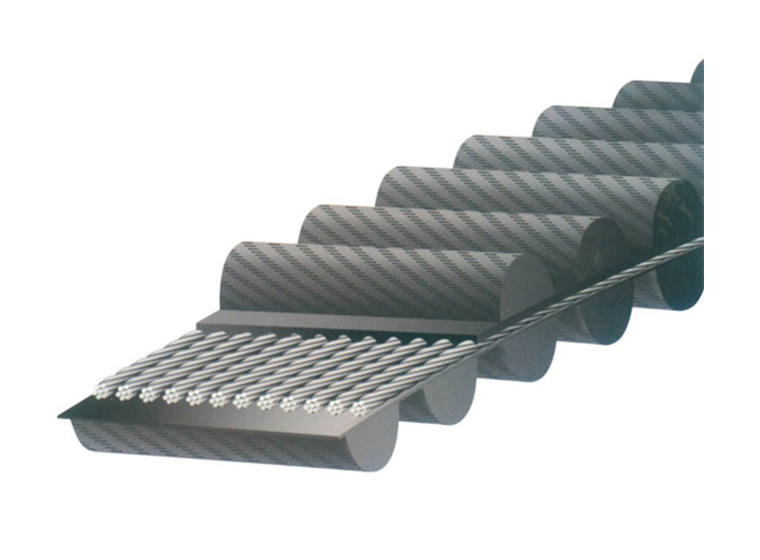

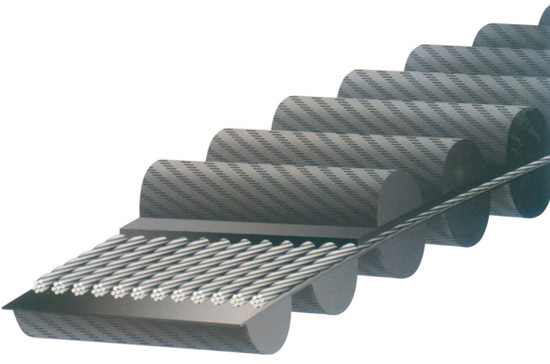

3、橡胶同步带圆弧齿工业用橡胶同步带
| 齿型代号 | 型号 | 节距P | 齿高ht | 带厚hs | 齿数 |
| HTD | 3M | 3 | 1.17 | 2.4 | 37-600 |
| 5M | 5 | 2.06 | 3.8 | 38-850 | |
| 8M | 8 | 33.36 | 6.00 | 46-565 | |
| 14M | 14 | 6.02 | 10.00 | 56-340 | |
| 20M | 20 | 8.4 | 13.20 | 100-280 | |
| STPD/STS | S2M | 2 | 0.76 | 1.36 | 45-700 |
| S3M | 3 | 1.14 | 1.9 | 40-600 | |
| S4.5M | 4.5 | 1.71 | 2.81 | 40-201 | |
| S5M | 5 | 1.91 | 3.4 | 45-550 | |
| S8M | 8 | 3.05 | 5.3 | 55-500 | |
| S14M | 14 | 5.3 | 10.2 | 69-320 | |
| RPP/HPPD | P2M | 2 | 0.76 | 1.36 | 30-600 |
| P3M | 3 | 1.15 | 1.9 | 37-650 | |
| P5M | 5 | 1.95 | 3.5 | 40-800 | |
| P8M | 8 | 3.2 | 5.5 | 50-680 | |
| P14M | 14 | 6.00 | 10 | 60-380 |
基本参数

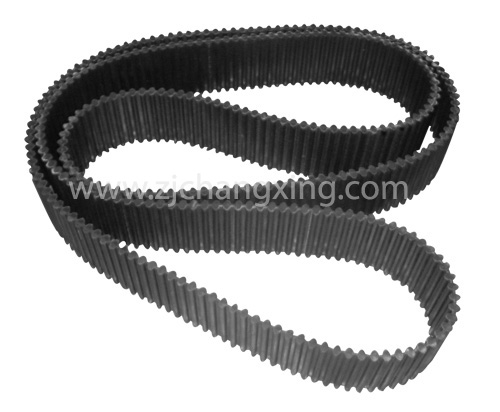

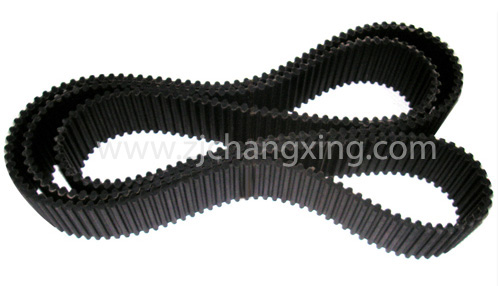

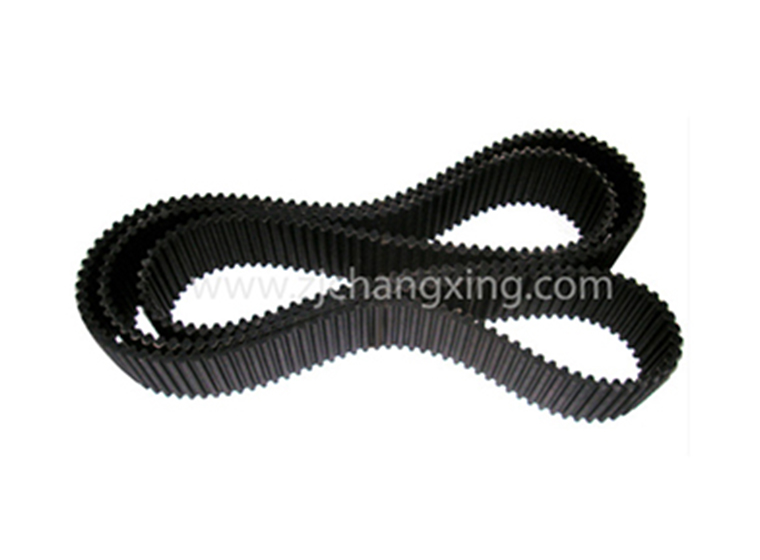

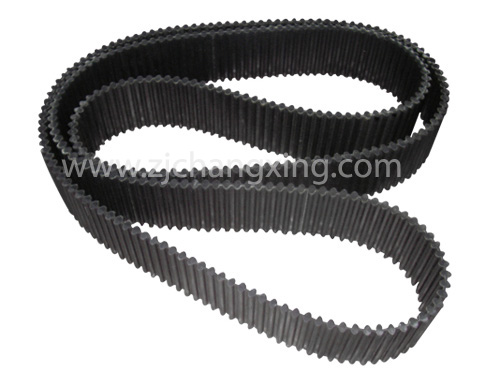

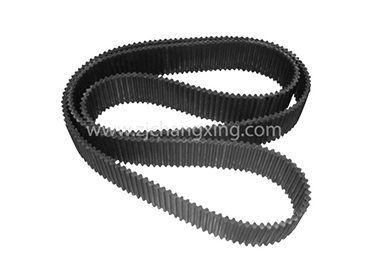

1、双面齿同步带
·双面齿同步带的节距和齿形等同于单面齿同步带的齿形和节距。

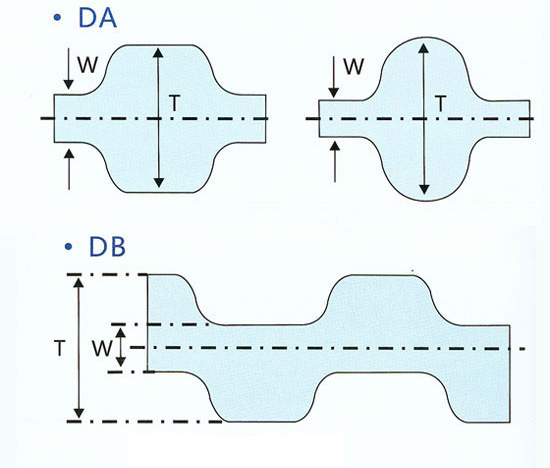

·双面齿同步带按带齿的排布可分为两种标准型式：
DA型双面齿同步带，其两面带齿呈对称排列；
DB型双面齿同步带，其两面带呈交错位置排列。
2、双面齿同步带、齿楔带的规格、型号、尺寸表
| 齿楔带 | 同步带 | ||||
| 规格 | 节数长 （mm） |
齿数 | 规格 | 节数长 （mm） |
齿数 |
| HTDI200-8M | 1200 | 150 | HTD.DA1200-8M | 1200 | 150 |
| HTDI440-8M | 1440 | 180 | HTD.DA1400-8M | 1400 | 175 |
| STPD1600-8M | 1600 | 200 | HTD.DA1440-8M | 1440 | 180 |
| RPPI760-8M | 1760 | 220 | HTD.DA1600-8M | 1600 | 200 |
| RPPI760-10M | 1760 | 176 | HTD.DA1760-8M | 1760 | 220 |
| RPPI880-10M | 1880 | 188 | HTD.DA1680-8M | 1680 | 210 |
| RPPI920-10M | 1920 | 192 | HTD.DA1920-8M | 1920 | 240 |
| RPPI740-12M | 1740 | 145 | HTD.DA2000-8M | 2000 | 250 |
| RPPI848-12M | 1848 | 154 | HTD.DA2400-8M | 2400 | 300 |
| 节距代号 | 公称高度 | |
| mm | In | |
| D-MXL | 1.53 | 0.06 |
| D-XL | 3.05 | 0.12 |
| D-L | 4.58 | 0.18 |
| D-H | 5.95 | 0.234 |
| D-XH | 15.49 | 0.61 |
| D-XXH | 22.11 | 0.87 |
| D-T2.5 | 2.00 | 0.08 |
| D-T5 | 3.40 | 0.134 |
| D-T10 | 7.00 | 0.275 |
| D-T20 | 13.00 | 0.52 |
| HTD.DA-8M | 8.17 | 0.32 |
基本参数

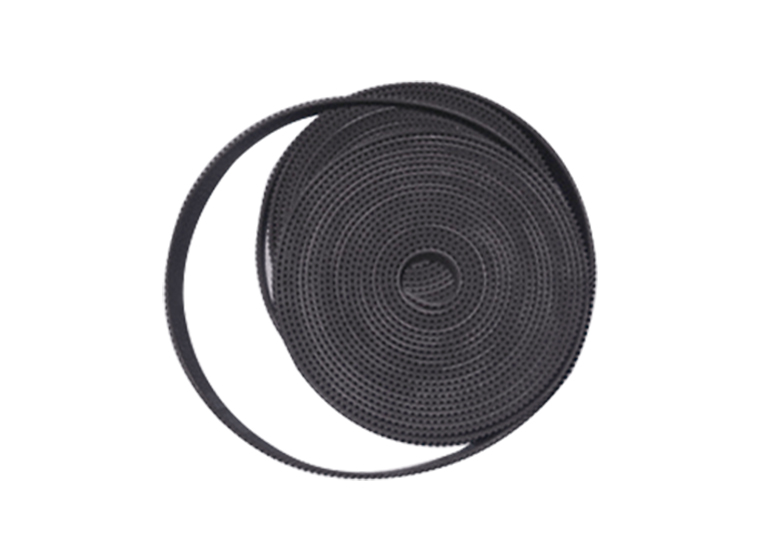

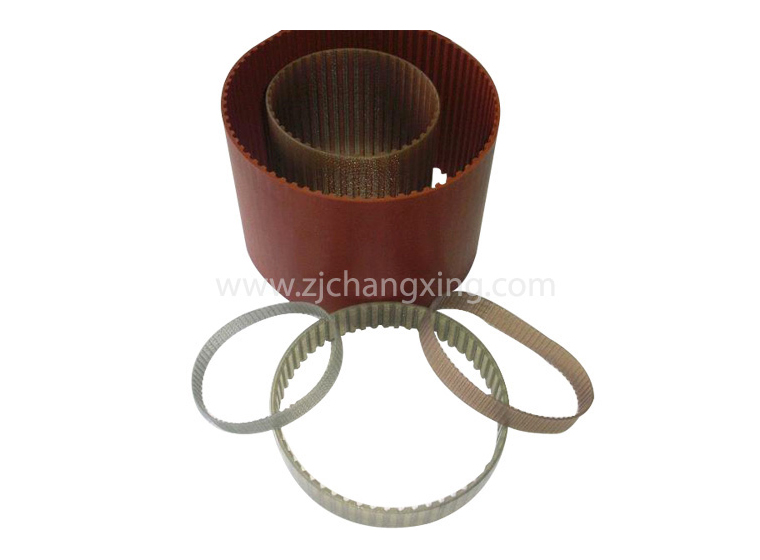

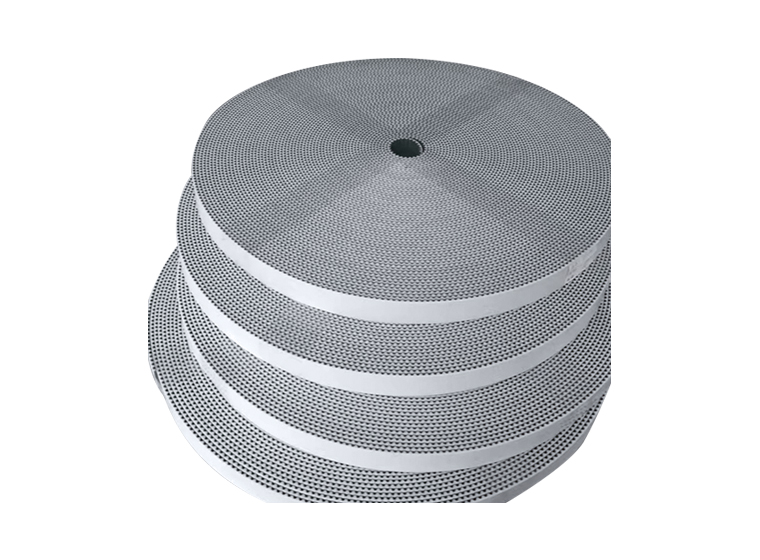

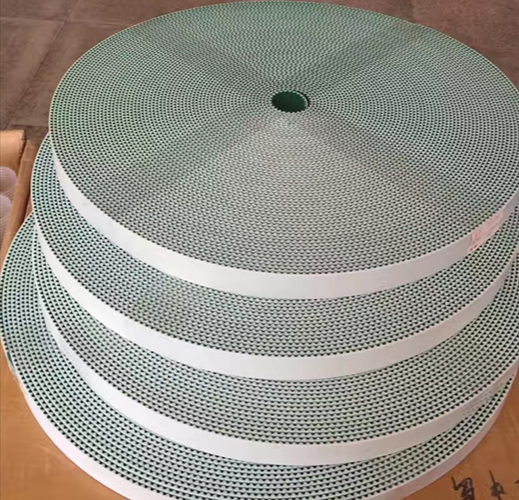

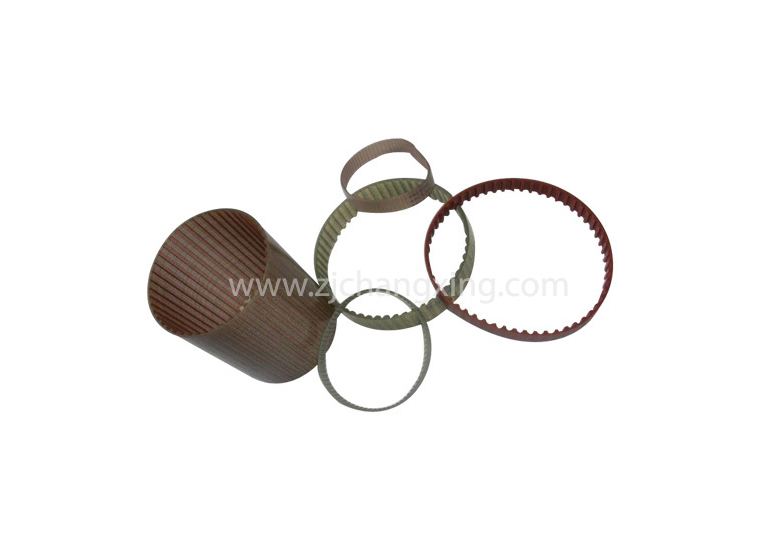

1、PU开口同步带
开口PU同步带由热塑聚氨酯材料和高强度的精细钢丝制成，具有较高的抗磨能力和强力。在传动中保持良好的运动状态，生产公差小。开口PU同步带传动稳定、适用范围广、传动距离长、尺寸正确。
·防老化、防分解、防紫外线UVA，防臭氧
·工作温度：-30%~+80℃短时间内可承受最高+110℃
·高度防油、防油脂
·抗部分酸、碱腐蚀
2、PU开口带型号
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| MXL | 2.032 | 0.51 | 1.14 | 025 031 037 050 075 100 |
| XL | 5.08 | 1.27 | 2.3 | 025 031 037 050 075 100 150 200 |
| L | 9.525 | 1.91 | 3.6 | 050 075 100 150 200 300 400 600 |
| H | 12.7 | 2.29 | 4.3 | 050 075 100 150 200 300 400 600 |
| XH | 22.225 | 6.35 | 11.2 | 100 150 200 300 400 600 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| T2.5 | 2.5 | 0.7 | 1.3 | 6 10 16 25 |
| T5 | 5 | 1.2 | 2.2 | 6 10 16 25 32 50 |
| T10 | 10 | 2.5 | 4.5 | 12 16 25 32 50 75 100 |
| T20 | 20 | 5.0 | 8 | 25 32 50 75 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| AT3 | 3 | 1.1 | 1.9 | 10 20 25 50 |
| AT5 | 5 | 1.2 | 2.7 | 6 10 16 25 32 50 |
| AT10 | 8 | 2.5 | 4.5 | 16 25 32 50 75 100 |
| AT20 | 14 | 5.0 | 8 | 25 32 50 75 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| HTD3M | 3 | 1.17 | 2.4 | 6 9 12 15 25 30 50 |
| HTD5M | 5 | 2.10 | 3.7 | 10 15 25 50 100 150 |
| HTD8M | 8 | 3.38 | 5.6 | 10 15 20 30 50 85 100 |
| HTD14M | 14 | 6.01 | 10 | 25 40 55 85 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| S3M | 3 | 1.14 | 1.9 | 6 9 12 15 25 30 50 |
| S5M | 5 | 1.85 | 3.35 | 10 15 25 50 100 150 |
| S8M | 8 | 3.05 | 5.3 | 10 15 20 30 50 85 100 |
| S14M | 14 | 5.3 | 10.2 | 25 40 55 85 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| RPP5M | 5 | 2.0 | 3.8 | 10 15 25 50 100 150 |
| RPP8M | 8 | 3.2 | 5.4 | 10 15 20 30 50 85 100 |
| RPP14M | 14 | 6 | 10 | 25 40 55 85 100 115 |
基本参数

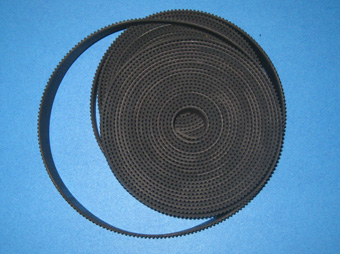

1、橡胶开口同步带
橡胶开口同步带说明：橡胶开口同步带是由一条内周表面设有等间距齿的开口皮带，运行时，带齿与带轮的齿槽相啮合传递运动和动力。它是综合了皮带传动、链条传动和齿轮传动各自优点的新型系统传动。
橡胶开口同步带传动具有准确的传动比，无滑差，可获得恒定的传动比，传动平稳，能吸振，噪音小，传动比范围大，允许线速度高，传动效率高，结构紧凑，还适用于多轴传动，不需要润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作，广泛应用于纺织、自动门、电梯、机床、办公机械、家用电器、仪表仪器、食品包装机械、矿山、石油及其它类型的传动。
公司生产的橡胶开口同步带具有耐屈挠性好，伸长率低、高强力、耐热、耐寒、耐老化、耐臭氧、抗龟裂等优点，现有同步带型号齐全，并配套同步带轮，完全能满足顾客的要求，产品性能达到并超过国际标准。
·防老化、防分解、防紫外线UVA，防臭氧
·工作温度：-30%~+80℃短时间内可承受最高+110℃
·高度防油、防油脂
·抗部分酸、碱腐蚀
2、橡胶开口带型号
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| MXL | 2.032 | 0.51 | 1.14 | 025 031 037 050 075 100 |
| XL | 5.08 | 1.27 | 2.3 | 025 031 037 050 075 100 150 200 |
| L | 9.525 | 1.91 | 3.6 | 050 075 100 150 200 300 400 600 |
| H | 12.7 | 2.29 | 4.3 | 050 075 100 150 200 300 400 600 |
| XH | 22.225 | 6.35 | 11.2 | 100 150 200 300 400 600 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| T2.5 | 2.5 | 0.7 | 1.3 | 6 10 16 25 |
| T5 | 5 | 1.2 | 2.2 | 6 10 16 25 32 50 |
| T10 | 10 | 2.5 | 4.5 | 12 16 25 32 50 75 100 |
| T20 | 20 | 5.0 | 8 | 25 32 50 75 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| AT3 | 3 | 1.1 | 1.9 | 10 20 25 50 |
| AT5 | 5 | 1.2 | 2.7 | 6 10 16 25 32 50 |
| AT10 | 8 | 2.5 | 4.5 | 16 25 32 50 75 100 |
| AT20 | 14 | 5.0 | 8 | 25 32 50 75 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| HTD3M | 3 | 1.17 | 2.4 | 6 9 12 15 25 30 50 |
| HTD5M | 5 | 2.10 | 3.7 | 10 15 25 50 100 150 |
| HTD8M | 8 | 3.38 | 5.6 | 10 15 20 30 50 85 100 |
| HTD14M | 14 | 6.01 | 10 | 25 40 55 85 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| S3M | 3 | 1.14 | 1.9 | 6 9 12 15 25 30 50 |
| S5M | 5 | 1.85 | 3.35 | 10 15 25 50 100 150 |
| S8M | 8 | 3.05 | 5.3 | 10 15 20 30 50 85 100 |
| S14M | 14 | 5.3 | 10.2 | 25 40 55 85 100 115 |
| 型号 | 节距 | 齿高 | 带厚 | 标准宽度（mm） |
| RPP5M | 5 | 2.0 | 3.8 | 10 15 25 50 100 150 |
| RPP8M | 8 | 3.2 | 5.4 | 10 15 20 30 50 85 100 |
| RPP14M | 14 | 6 | 10 | 25 40 55 85 100 115 |
基本参数

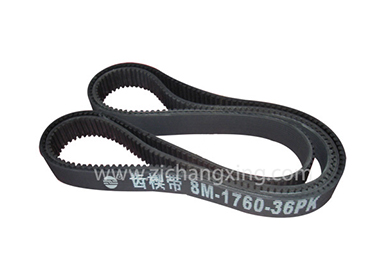

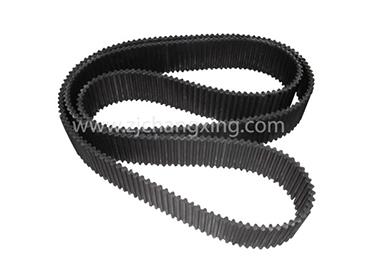

面粉机同步带参数

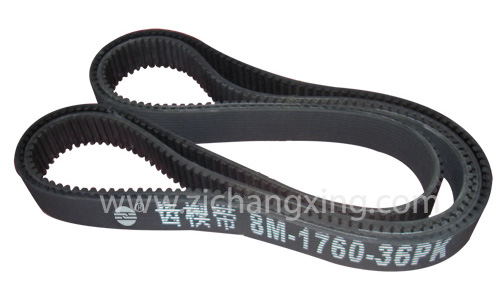

| 面粉机专用齿楔带 | |||
| 1760RPP8M-36PK | 1760RPP8M-48PK | 1760RPP8M-28PK | 1760RPP8-34PL |
| 1764RPP12M-34PL | 1440RPP8M-28PK | 1440HTD8M-28PK | 1440RPP8M-48PK |
| 1440HTD8M-48PK | 1778RPP14M-29PL | 1778HTD14M-29PL | 1600RPP8M-24PK |
| 1884RPP12M-34PL | 1552RPP8M-28PK | 1368RPP8M-48PK | 1760RPP10M-26PL |
| 1848RPP12M-34PL | 1880RPP10M-34PL | ||
| 面粉机专用双面齿同步带 | |||
| DA-2400-HTD8M | DA-2000-HTD8M | DA-1600-HTD8M | DA-1400-HTD14M |
基本参数

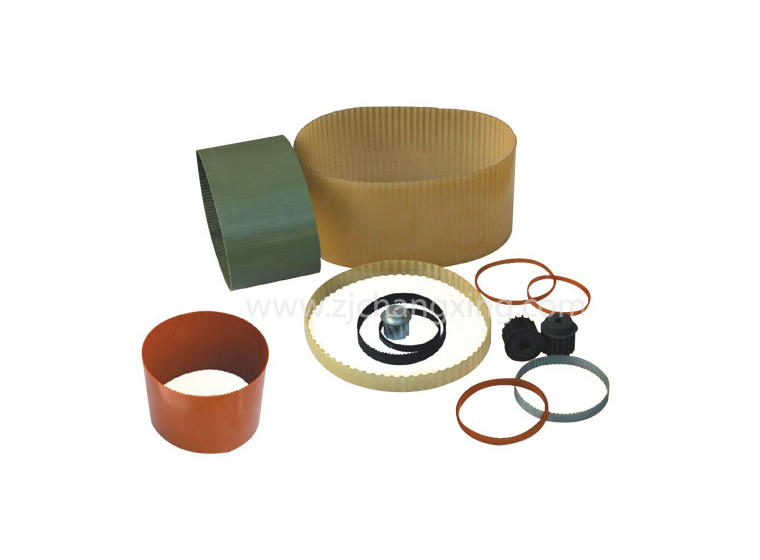

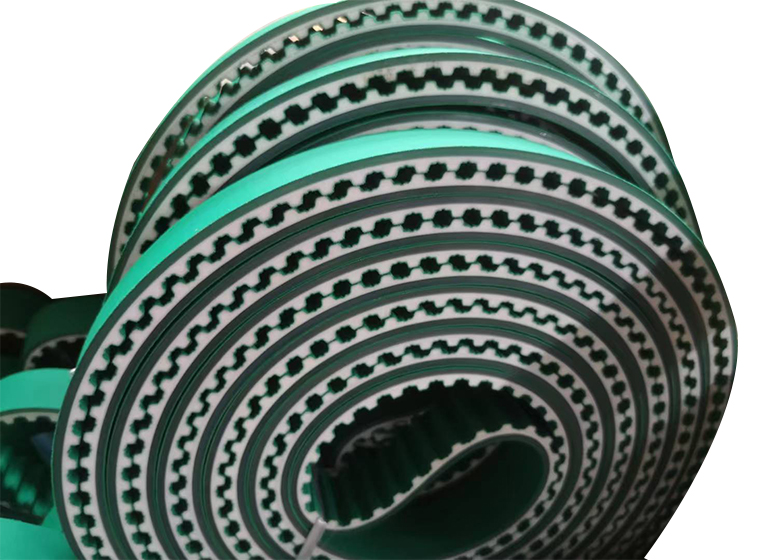

1、梯形齿工业用聚胺酯同步带
| 型号 | 节距P | 齿高ht | 带厚hs | 角度2β° | 齿数范围 |
| MXL | 2.032 | 0.51 | 1.14 | 40 | 40-1012 |
| XL | 5.080 | 1.27 | 2.30 | 50 | 30-650 |
| L | 9.525 | 1.91 | 3.60 | 40 | 26-530 |
| H | 12.70 | 2.29 | 4.30 | 40 | 40-472 |
| XH | 22.225 | 6.35 | 11.20 | 40 | 53-200 |
| XXH | 31.750 | 9.53 | 15.70 | 40 | 56-144 |
| T2.5 | 2.5 | 0.7 | 1.30 | 40 | 30-400 |
| T5 | 5 | 1.20 | 2.20 | 40 | 20-444 |
| T10 | 10 | 2.50 | 4.50 | 40 | 26-567 |
| T20 | 20 | 5.00 | 8.00 | 40 | 54-138 |
| AT5 | 5 | 1.20 | 2.70 | 50 | 20-444 |
| AT10 | 10 | 2.5 | 5.00 | 50 | 26-567 |
| AT20 | 20 | 5.00 | 8.00 | 50 | 54-138 |
2、聚胺酯同步带圆弧齿工业用聚胺酯同步带
| 齿型代号 | 型号 | 节距P | 齿高ht | 带厚hs | 齿数 |
| HTD | 3M | 3 | 1.17 | 2.4 | 37-600 |
| 5M | 5 | 2.06 | 3.8 | 38-850 | |
| 8M | 8 | 33.36 | 6.00 | 46-565 | |
| 14M | 14 | 6.02 | 10.00 | 56-340 | |
| 20M | 20 | 8.4 | 13.20 | 100-280 | |
| STPD/STS | S2M | 2 | 0.76 | 1.36 | 45-700 |
| S3M | 3 | 1.14 | 1.9 | 40-600 | |
| S4.5M | 4.5 | 1.71 | 2.81 | 40-201 | |
| S5M | 5 | 1.91 | 3.4 | 45-550 | |
| S8M | 8 | 3.05 | 5.3 | 55-500 | |
| S14M | 14 | 5.3 | 10.2 | 69-320 | |
| RPP/HPPD | P2M | 2 | 0.76 | 1.36 | 30-600 |
| P3M | 3 | 1.15 | 1.9 | 37-650 | |
| P5M | 5 | 1.95 | 3.5 | 40-800 | |
| P8M | 8 | 3.2 | 5.5 | 50-680 | |
| P14M | 14 | 6.00 | 10 | 60-380 |
